Leikkuulauta lautaskololla

Viikonloppuna sain tehtyä proton leikkuulaudasta lautaskololla. . Leikkuulauta on tehty massiivitammesta kokaisuudessaan. Olin 3D-mallintanut laudan Solidworksillä ja ajanut sen CNC:llä jo ajat sitten, mutta se odotteli hiontaa ja pintakäsittelyä Nyt se pääsi testikäyttöön kun käytiin keräämässä ensin suppilovahveroita pojan kanssa. Suppilokausi on vasta aluillaan mutta ihan hyvin löytyi jo nyt:

Youtubessa on lyhyt esittelyvideo leikkuulaudasta:

Näitä voit kysellä ottamalla yhteyttä tai ostamalla Olohuone.fi -verkkokaupasta

PS. Jos kiinnostaa opetella 3D-CAD-mallinnus ja/tai CNC-koneistusta niin Cadvision tarjoaa edullisesti koulutusta myös yksityishenkilöille. Solidworks-ohjelmistosta saa nykään edullisen Makers-lisenssin eikä hinta ole enää este Solidworksin hankinnalle.

Opetus esim. etänä Discordin avulla. Striimaan myös Twitchissä CAD-hommia nimellä cadvision, joten sinnekin voi tulla tutustumaan CAD-mallinnukseen.

Creality Falcon 10W suojakotelo ja alusta valmis

Koteloprojekti on nyt valmis. Protoilun jälkeen tein pieniä modauksia vielä ja tässä olisi valmis paketti:

Kuvagallerian kuvat ovat protosta. Lopulliseen versioon tuli vielä muutoksina savunpoistotuulettimen paikan vaihto toiseen laitaan sekä hieman ylemmäs. Näin ei ole pakko käyttää suojaritilää, koska laserin johtokaapeli suoristuu kun kelkka on vasemmalla reunalla eikä näin pysty ottamaan kiinni tuulettimeen vaikka suojaritilä puuttuisikin. Lisäksi kotelon ohjurilevyä madalsin pari milliä. Se antaa lisää tilaa tuulettimen asennukseen.

Projektin aiemmat vaiheet löytyvä tästä blogista selailemalla aiempia postauksia.

Yhteystiedot

Creality Falcon 10W laser-kaivertimen modauksia…

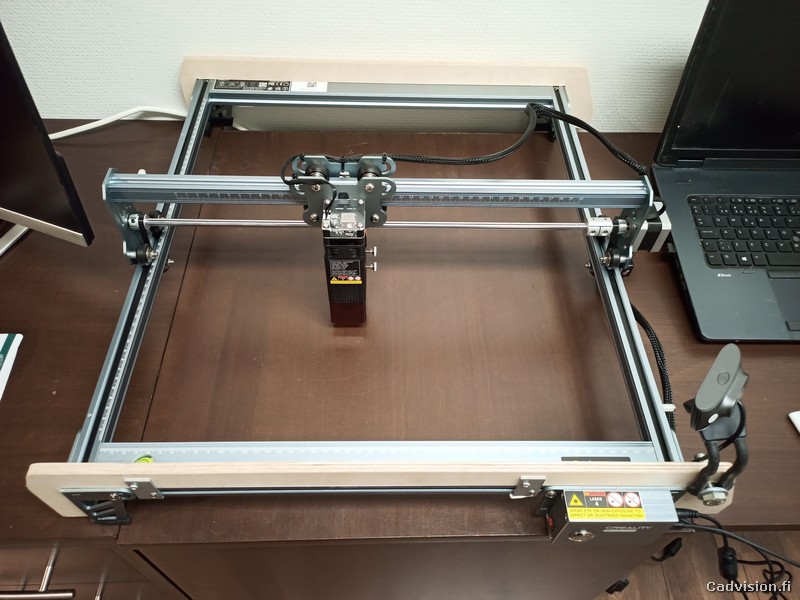

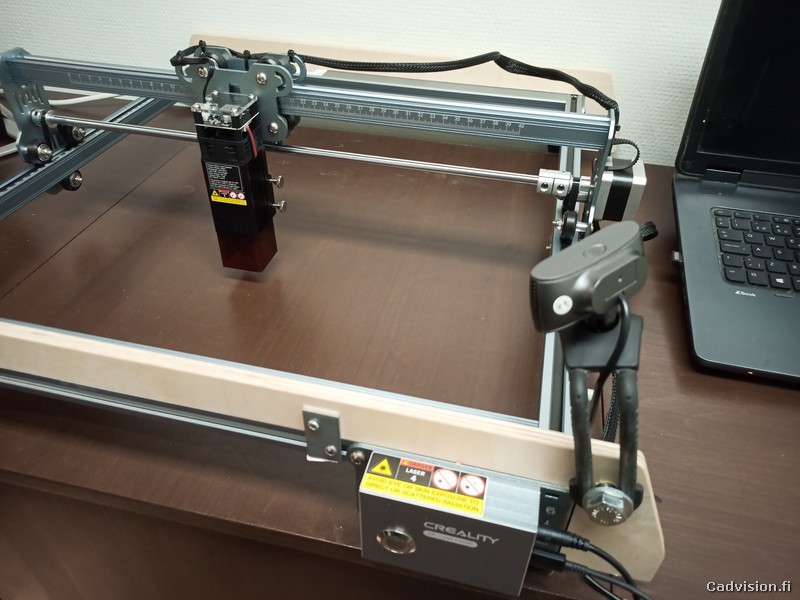

Aiemmista postauksista löytyy suojakotelon valmistuksesta materiaalia. Nyt lisäsin koneen runkoon ohjaimet, jotka pakottavat laserin pysymään oikeassa paikassa suojakotelon sisällä niin etteivät liikkuvat osat osu kotelon sisäosiin. Asensin myös web-kameran, jonka avulla voi seurata laseria turvallisesti suojakotelon ollessa koneen päällä.

Tein myös läppärille tarvittavat perusasetukset Lightburn-ohjelmistoon. Työstöarvoja / kirjastoa en ole vielä tehnyt. Se on vuorossa seuraavaksi yhdessä kotelon savunpoiston sekä ilma-avustusjärjestelmän lisäämisen kanssa.

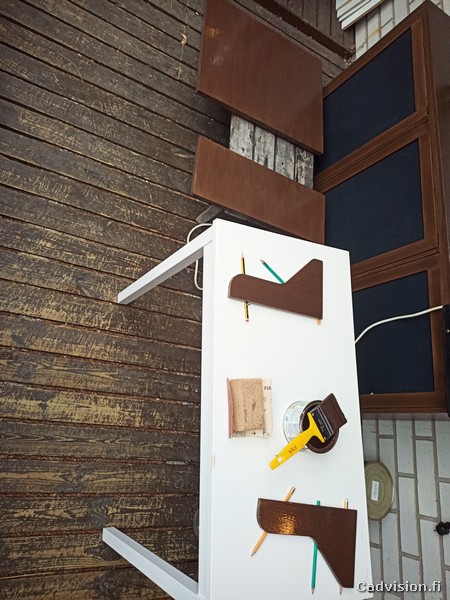

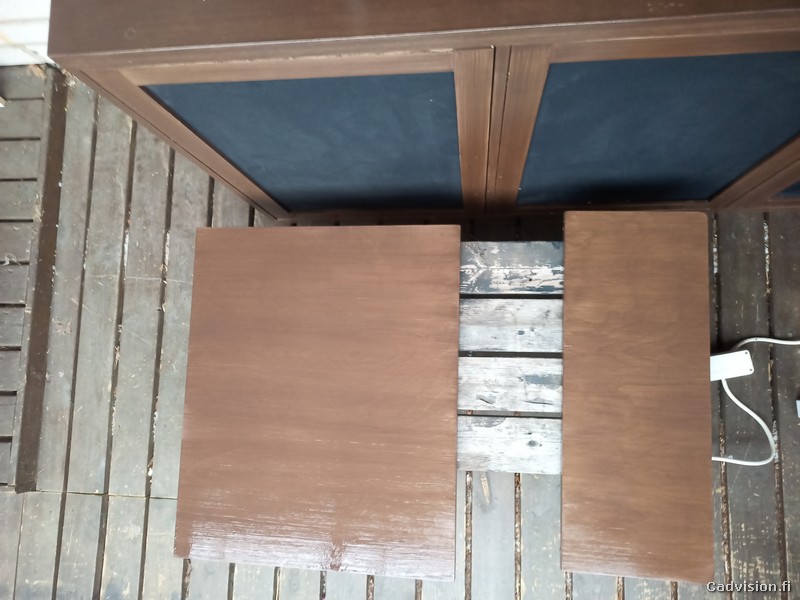

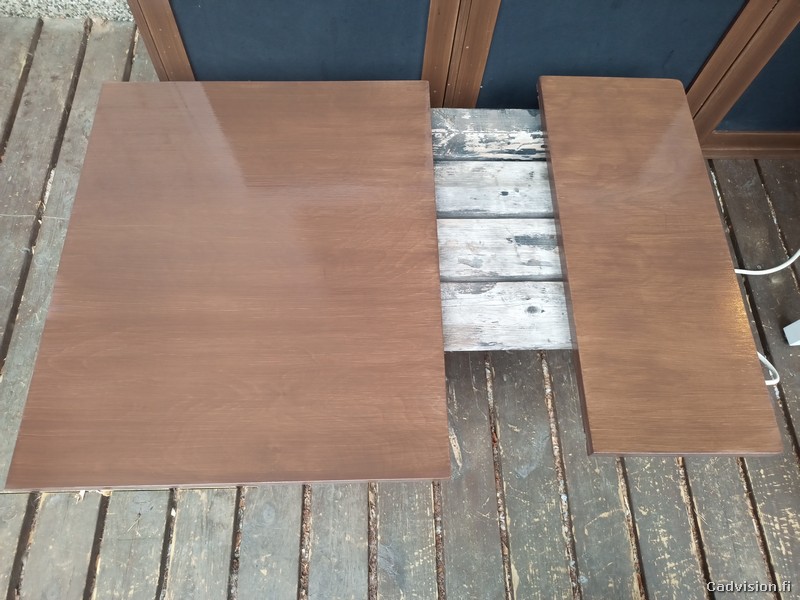

Tein toimiston pöydän jatkeeksi myös klaffipöydän, jotta sain mahtumaan laserin ja läppärin asetusten tekemisen ajaksi toimiston pöydälle. Lähes kaikki kalusteet alkavat olla DIY-kalusteita ja tämäkin klaffipöytä tuli vanhan diy-pöydän jatkeeksi.

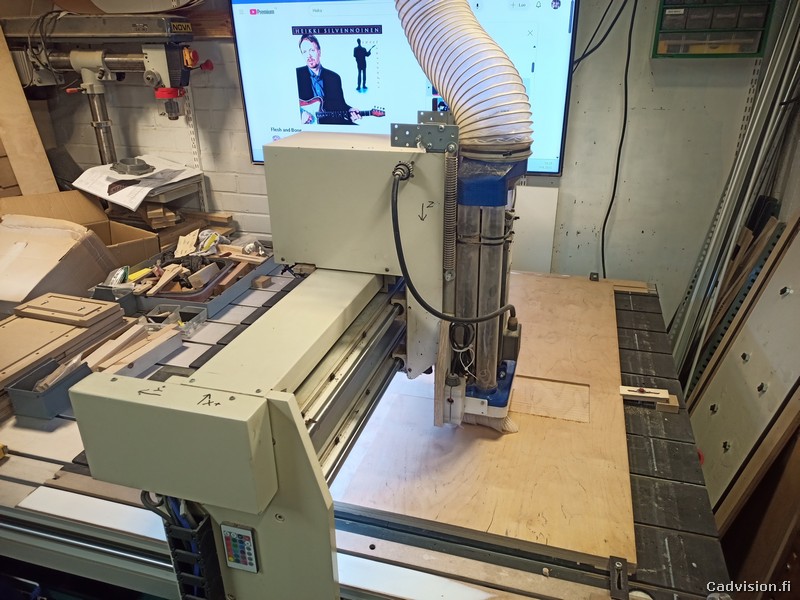

Mallinsin klaffipöydän ensin Solidworksilla ja siitä sitten ulos DXF-kuvat ja niistä Estlcam-ohjelmassa työstöradat. Siitä jatkoin viemällä työstöradat WinPC-NC:lle ja cnc-jyrsillä sitten klaffipöydän osien jyrsintä. Jos haluat oppia CAD–>CAM–>CNC -asioista niin ota yhteyttä. Cadvisionilta löytyy kurssit niin harrastajille kuin mekaniikkasuunnitteluinsinööreille.

Pöytä/laatikosto-projektista löytyy lisätietoa täältä

Suojakotelon rakentamisesta löytyy lisätietoja täältä.

Ota yhteyttä

Laser-leikkurin suojakotelo – CR Falcon 10W

Tein suojakotelon laserille. Ajatuksena on käyttää vain web-kameroita eli varsinaista ”katseluikkunaa” ei tule laisinkaan (suojapleksien hinta- ja saatavuusongelma). Etukulmassa on aukko koneen käyttöpaneelille ja takaseinässä on aukko savunpoistotuuletinta varten.

Suunnittelin ja mallinsin kotelon Solidworks -3D-mekaniikkasuunnitteluohjelmalla.

CAM-ohjelmointi Estlcamilla
Osien jyrsiminen CNC-jyrsillä
CNC:n ohjaus WinPC-NC

Jos haluat opiskella Solidworksia, Estlcamia, WinPC-NC:tä niin ota yhteyttä. Solidworksista on saatavilla Solidworks Makers -lisenssi, jonka vuosimaksu on alle 100€. Se vastaa Solidworks Professional -lisenssiä. Cadvision tarjoaa koulutusta edullisesti sekä yksityisille että yrityksille. Saat halutessasi suunnitteluassistentin koulutusta vastaavan sisällön.
Solidworks on ollut käytössäni jo vuodesta 1997 alkaen ja päätyökalunani tuotesuunnittelussa vuodesta 2002 alkaen. Tai jos FreeCAD-koulutus kiinnostaa enemmän niin kysy koulutusta myös siitä…

Ota yhteyttä
Cadvision / Jori

Samson Meteor Microphone Batholder

Mikrofonin pidike Samson Meteor mikrofonille. Tällä pidikkeellä voit kiinnittää mikrofonin ylösalaisin roikkumaan esim. yläkaapin pohjasta. Sovite on sellainen, että sen voi ruuvata suoraan mikrofonin pohjassa olevaan kierteeseen. Lisäksi keskellä on ruuvin reikä M3 ruuville, joka on mikrofonin kierteen pohjalla. Alkuperäinen M3 ruuvi on mahdollisesti korvattava hieman pidemmällä ruuvilla (En kokeillut riittääkö alkuperäisessä ruuvissa kierrepituus.) Pidike on mallinnettu Solidworks 3D-CADillä ja tulostettu Folger Tech FT5 modilla ja slaissattu Simplify 3D slicerilla.

Yhteystiedot

Fortnite-kyltti

Fortnite-kyltin valmistus pojan kaverille Fortnite-aiheisen syntymäpäivälahjan lisukkeeksi…

Tulostin tekstin paperille ja leikkasin kirjaimet maalausmaskia varten, mutta halutessaan voi käyttää kirjaimia noinkin eikä maalaa ollenkaan.

Piirsin muodot Solidworksissa käyttäen Sketch Picture -toimintoa apuna. Siitä sitten 3D-malliksi ja edelleen DXF-kuvaksi CAM-ohjelmaa varten. CAM-ohjelmana käytin Estlcamia. CAM-ohjelman tuottama G-koodi sitten WinPC-NC:lle ja jyrsimään…

Taakse tehtävää seinäkiinnikettä varten tutkin Solidworksissa painopisteen sijainnin, jotta kyltti roikkuu suorassa. Taakse porasin upotuksen kiinnikkeelle painopisteen yläpuolelle.

Cadvision tarjoaa koulutusta myös harrastajatasolle Solidworksin käytössä sekä CAM- ja CNC-ohjelmien käytössä. Solidworks for Makers -lisenssin saa alle 100 € / vuosi ja Estlcam-lisenssin 50 € kertamaksuna. WinPC-NC on edullinen CNC-ohjausjärjestelmä cnc-jyrseille. Koulutuksien tuntihinta on erittäin edullinen. Ota yhteyttä ja kysy lisää:

Yhteystiedot

Norsu monitoimipuomistot tulossa 1/2024

Norsu 2400-AL, -ST ja -PW -sarjat. AL-sarjassa puomit ovat alumiinia, ST-sarjassa S650 terästä ja PW-sarjassa puomit ovat vaneria. PW-sarjan voi hankkia myös PDF- ja DXF-kuvina ja valmistaa puomiston itse.

Alumiiniset ja teräksiset 2400-mittaiset puomistot kestävät kuormitusta 100 kg puomin päästä, kun seinäkiinnitys on riittävän tukeva. www.cadvision.fi

Cadvision.fi kotisivujen päivitystä

Sivuja päivitetty 8.1.2020. Lisätty mm. kattavampi kuvaus Cadvisionin tarjoamasta kokonaisvaltaisesta suunnittelupalvelusta.

Cadvision tarjoaa suunnittelua alun ideointivaiheesta protoilun ja dokumentaation kautta valmiiksi tuotteeksi. Koko prosessia hallitaan OpenSource projektihallinnan / ERP:n avulla ja kaikki tuotetieto on sisällytetty 3D-malleihin, jolloin kaikki tieto löytyy yhdestä paikasta yhdenmukaisena versiona.
