3D-TULOSTIMEN MALLINNUS JA MODAUS

Hankin suuren tulostustilavuuden omaavan 3D-tulostimen vanhan Prentan kaveriksi. Hankinta meni täysin hinta edellä ja tarkoitus oli sitten modata heikot kohdat paremmiksi. Eli aihioksi valikoitui Folgertech FT5, jonka tulostustilavuus on 300 x 300 x 400 mm.

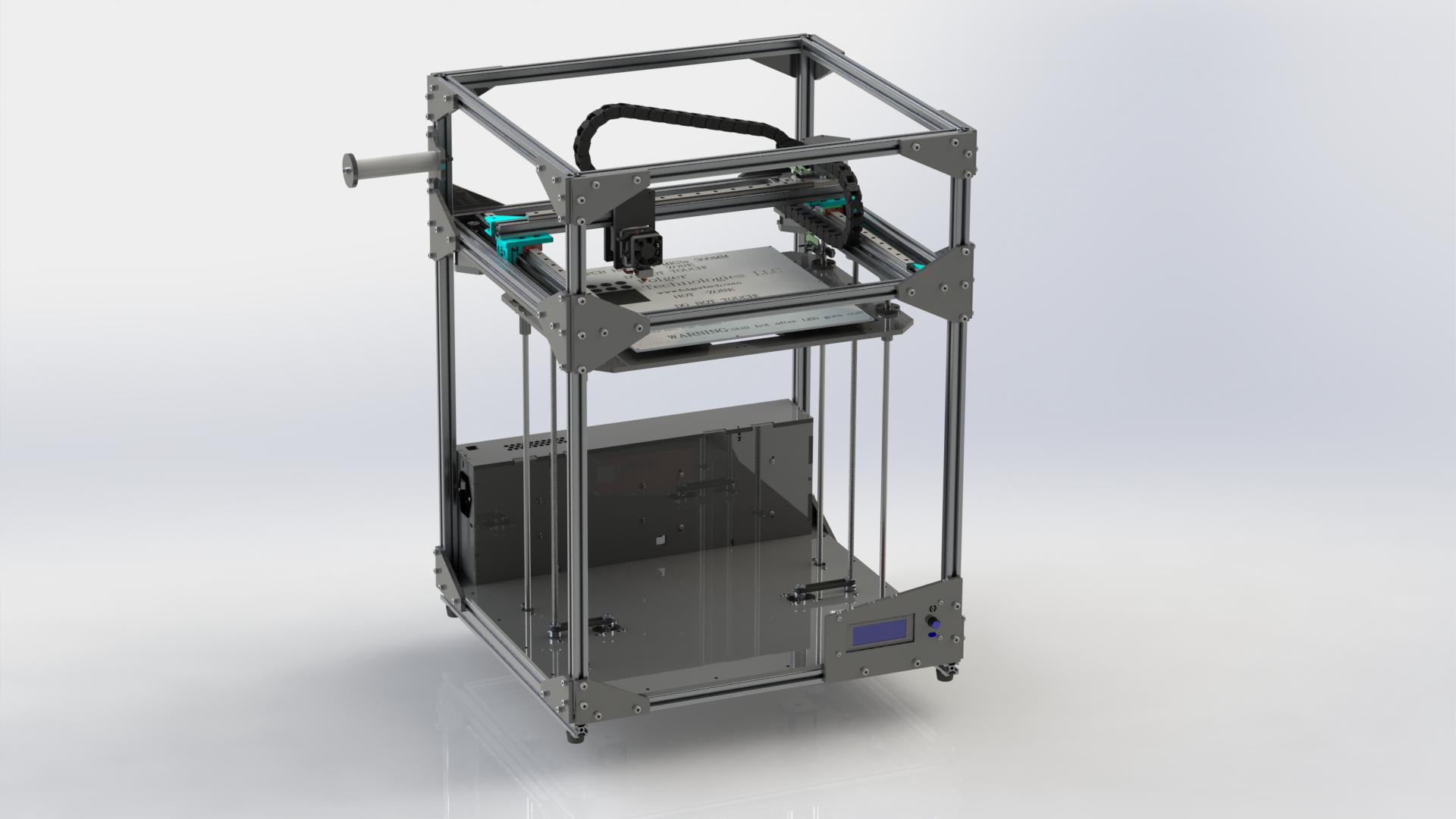

3D-malli ensimmäisten modausten jälkeen.

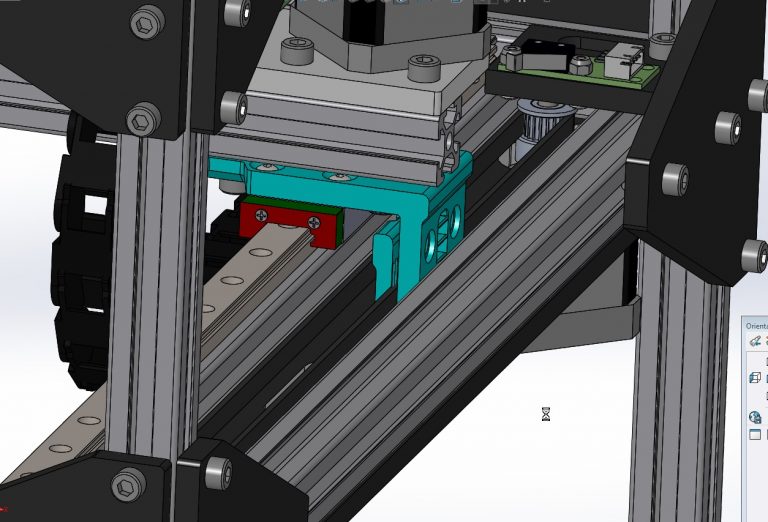

Mod. 1: Gantryn hihnan lukitus, 3D-malli

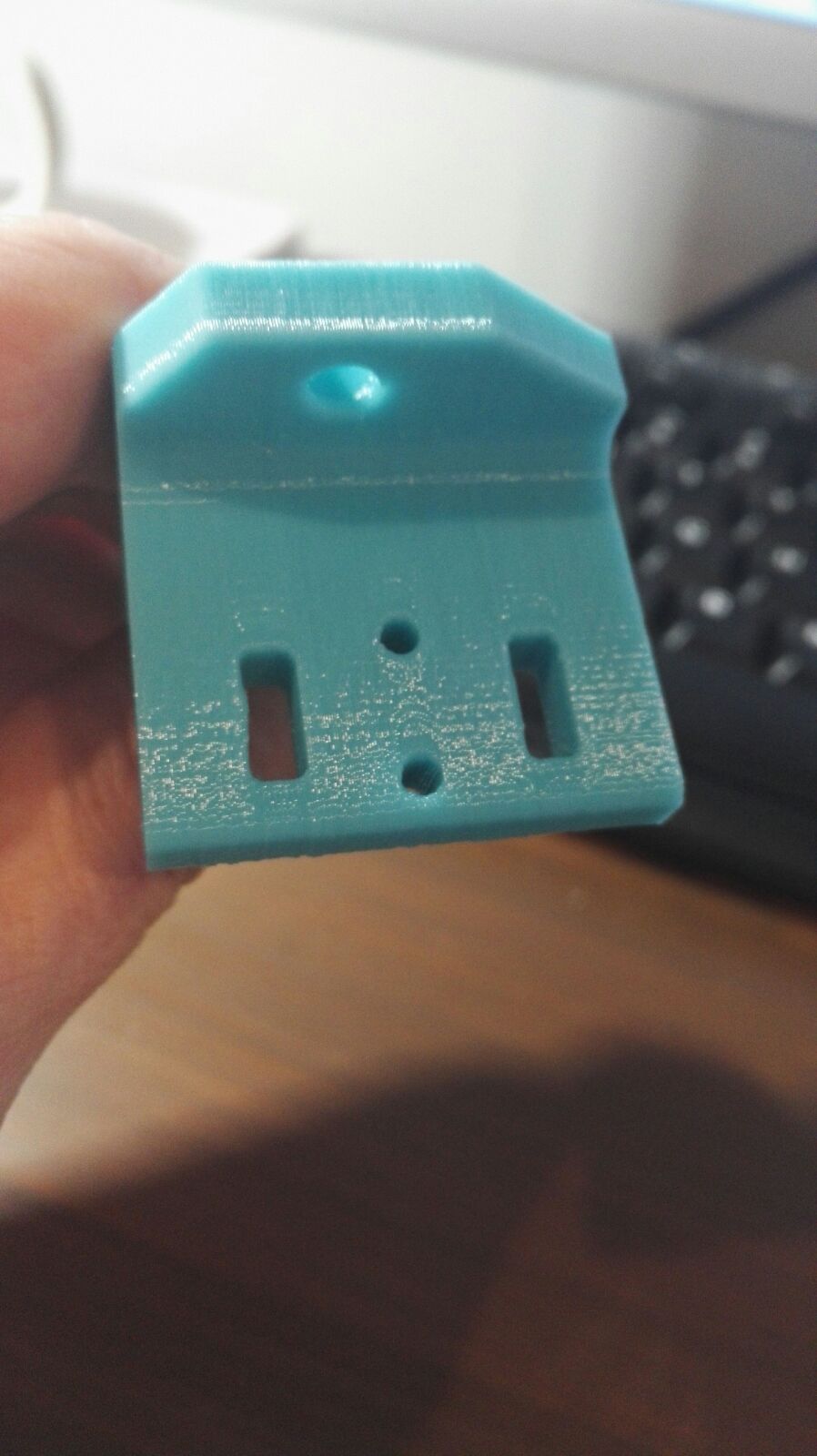

Mod. 1: Gantryn hihnan lukitus, 3D-tuloste

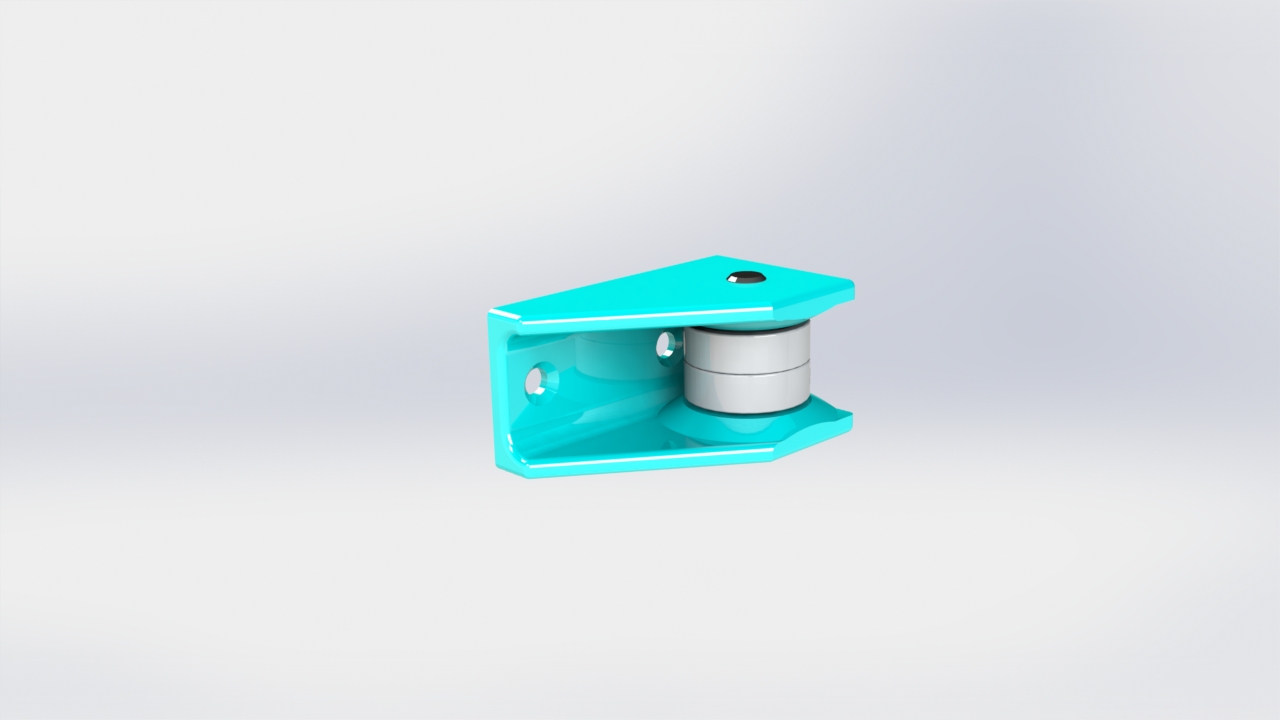

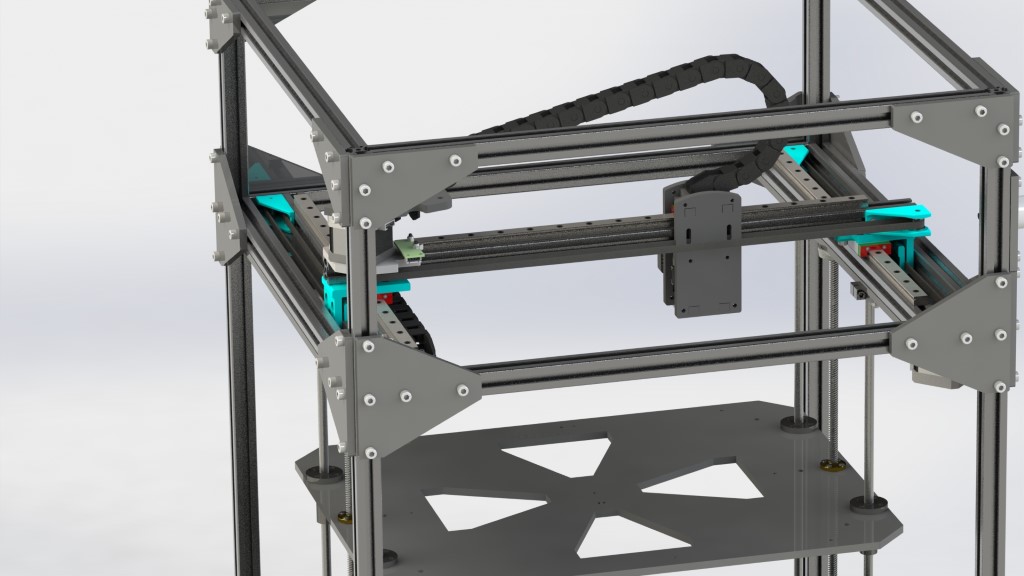

MOD. 2: Gantryn hihnan rullat.

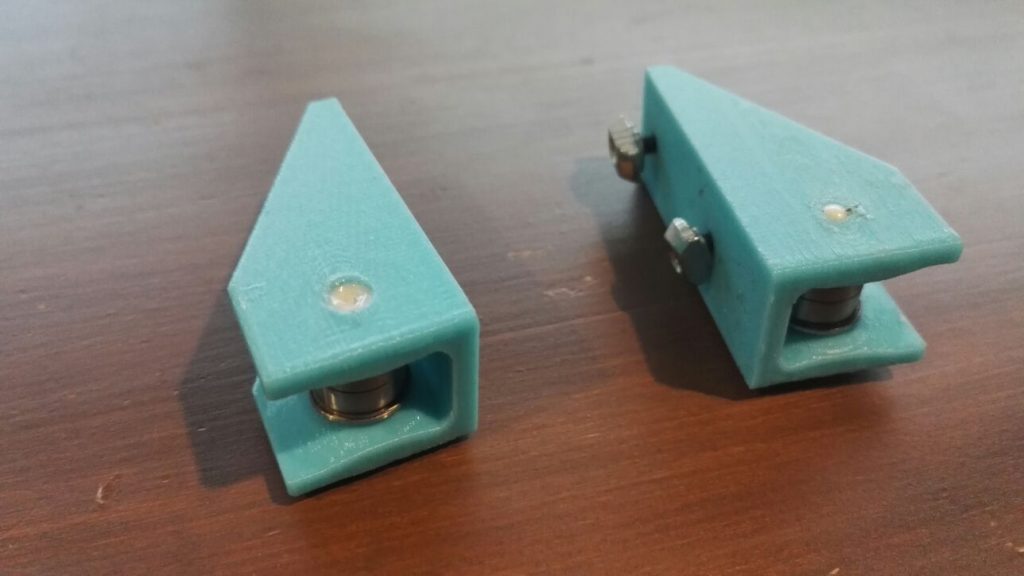

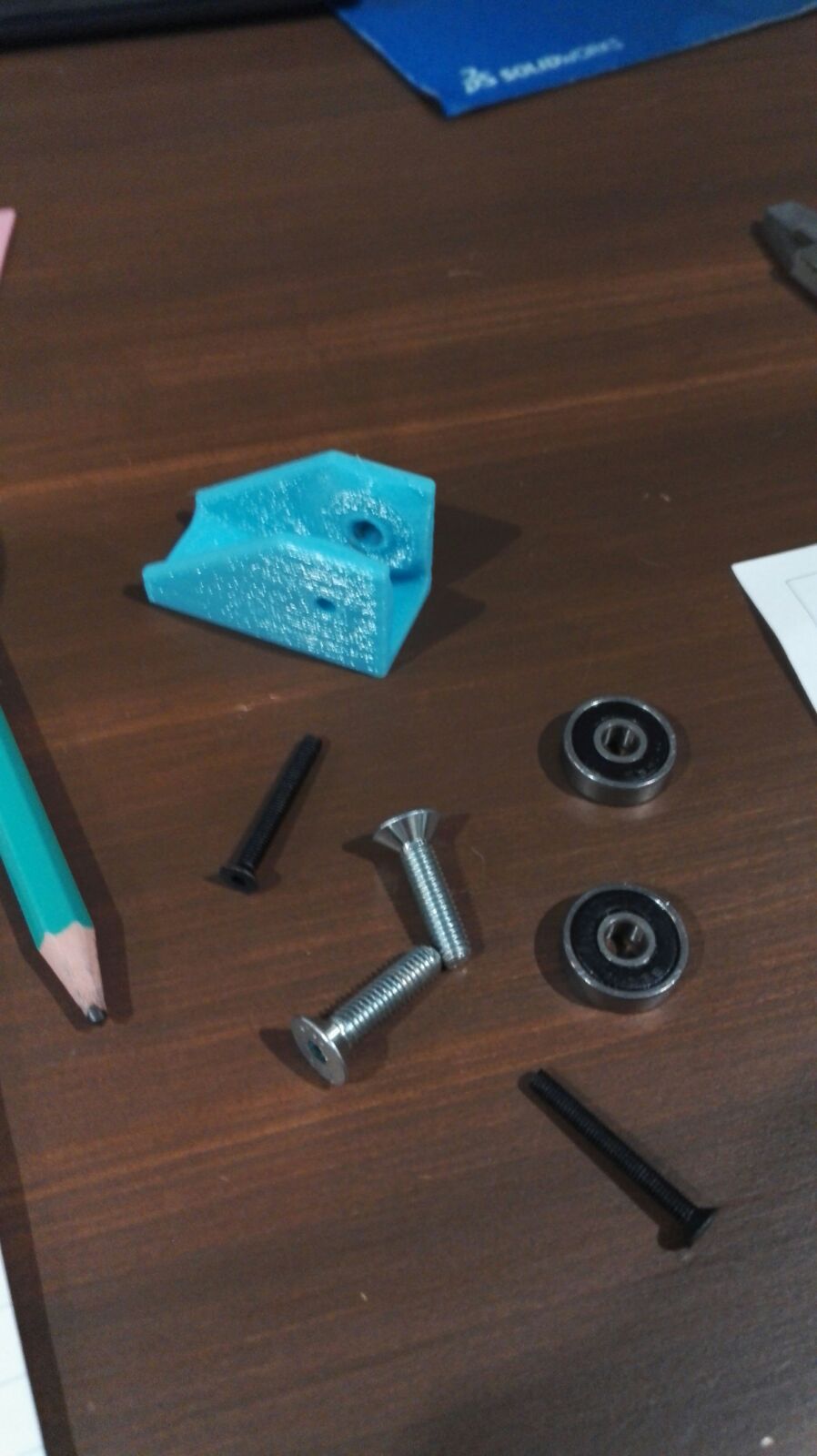

MOD. 2: Gantryn hihnan rullat tulostettu ja kasattu.

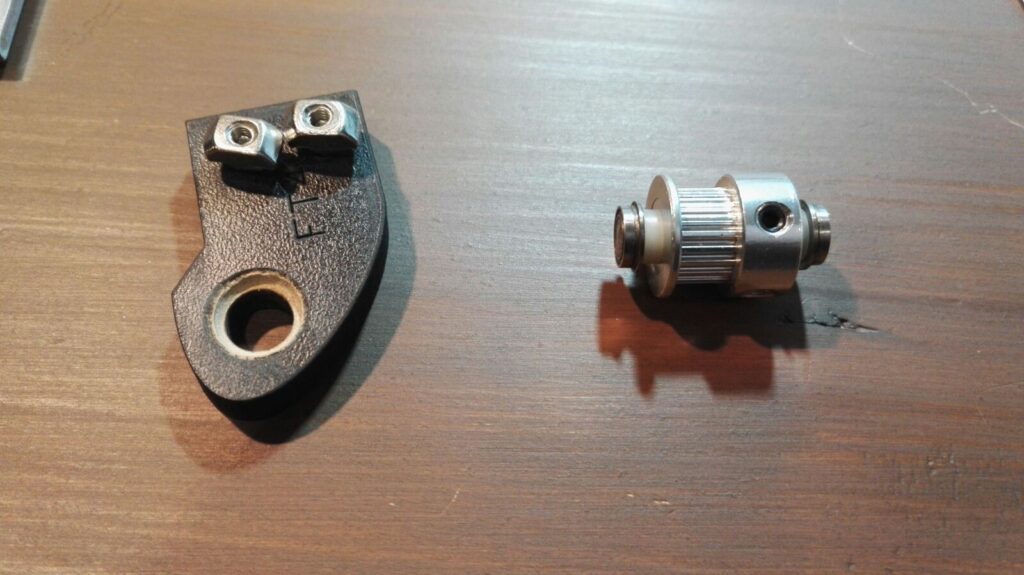

Alkuperäiset osat MDF-laakeripesäratkaisu...

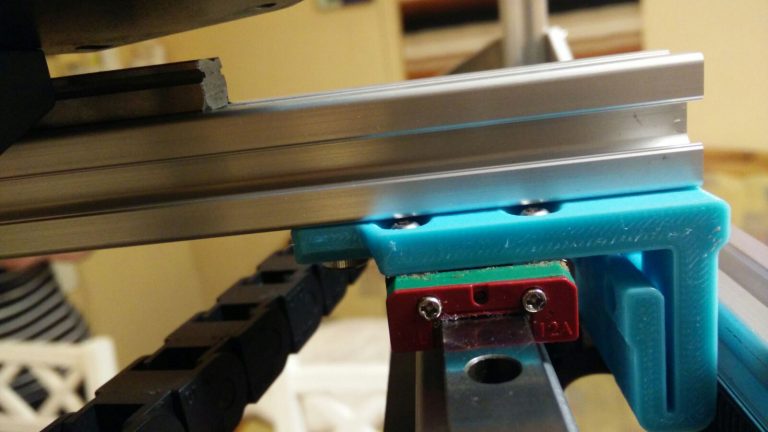

Gantryn kiinnitys, hihnan lukitukset ja vapaapyörät tehty alkuperäisiä tukevimmiksi.

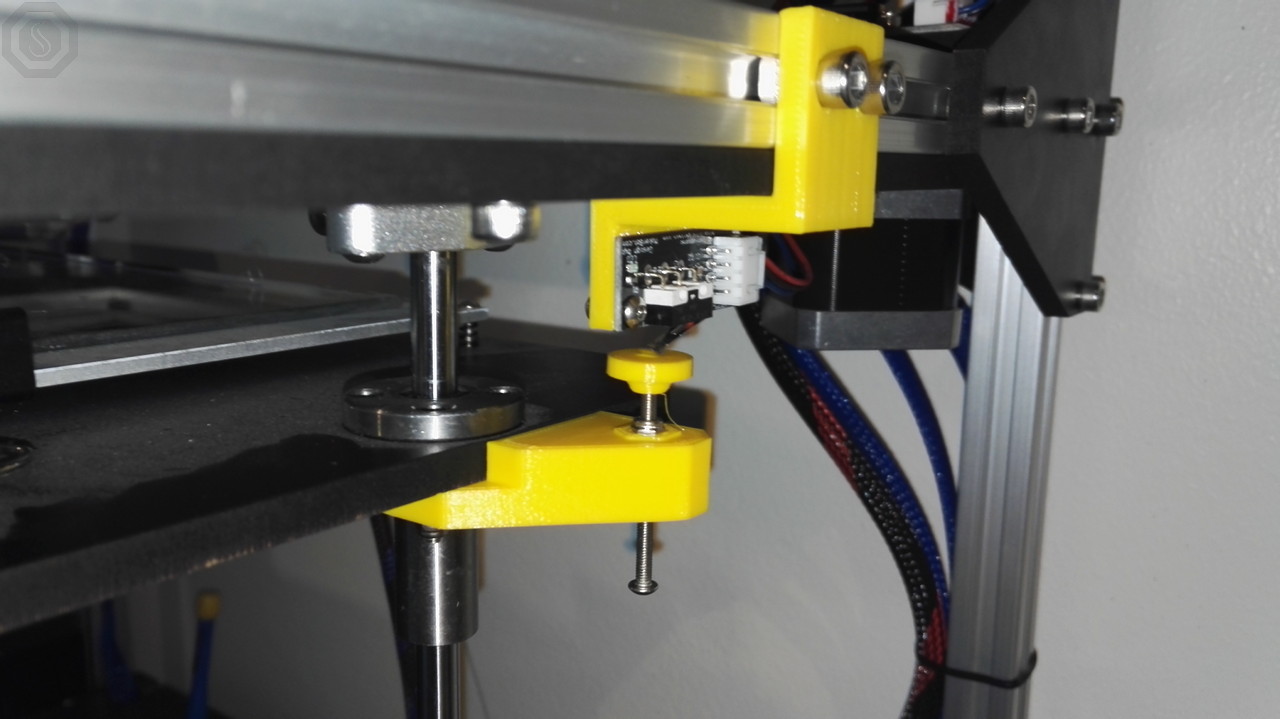

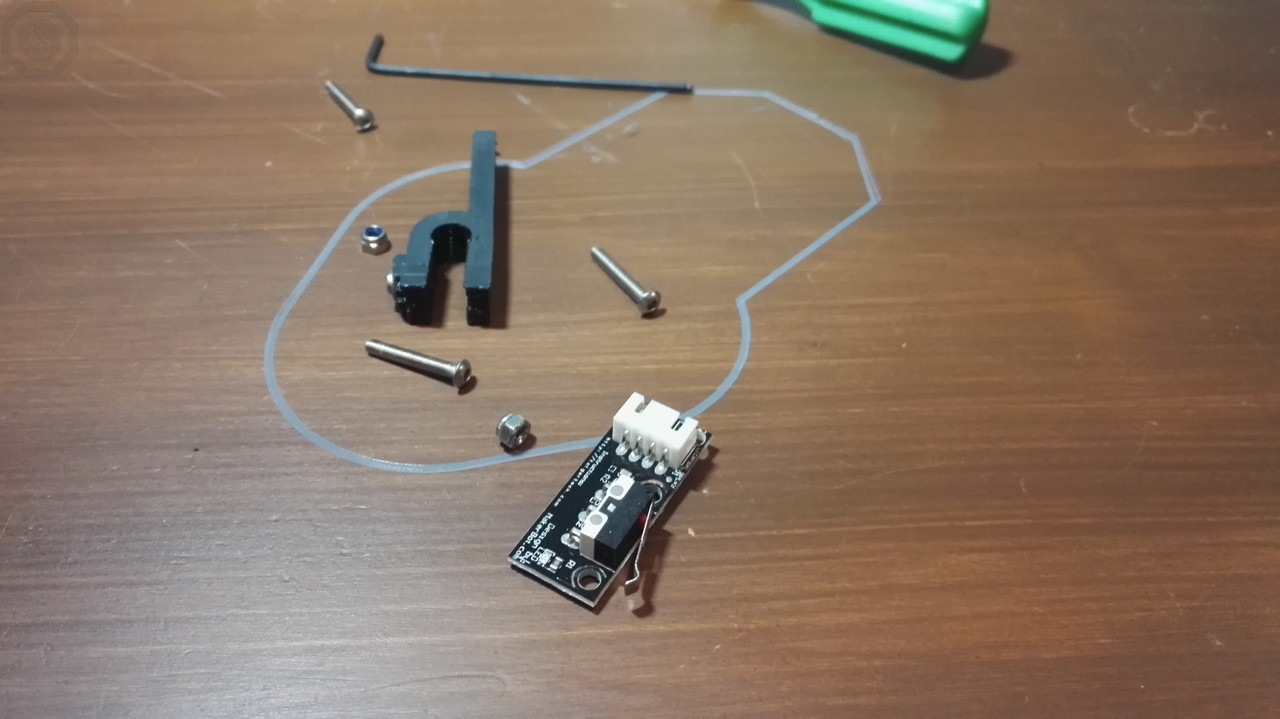

MOD. 3: Z-korkeuden rajakytkimen kiinnitys ja mekanismi muutettu ja tehty 3D-tulostetuista osista.

…alkuperäinen ratkaisu.


MOD. 4: Kappaleenjäähdytin. Extruderin takana on puhallin ja 3D-tulostettu ilmanohjain (kuvassa keltainen osa)



11/2022:
Langansyöttöjärjestelmän rakentelu. 3D-tulostetut ja laakeroidut keskiöt filamenttirullalle.
Käytin pohjana Thingiversestä löytynyttä keskiötä:
https://www.thingiverse.com/thing:605360

Langan lähtöpäähän mallinsin ja 3D-tulostin ohjaimen ja putkenpidikkeen. Extruderin päähän samoin putkenpidike / langanohjain.

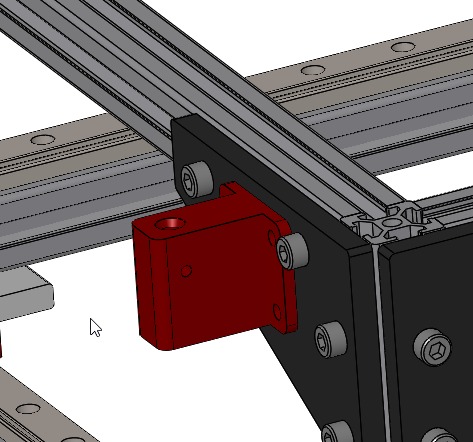

3D-malli langanohjaimesta

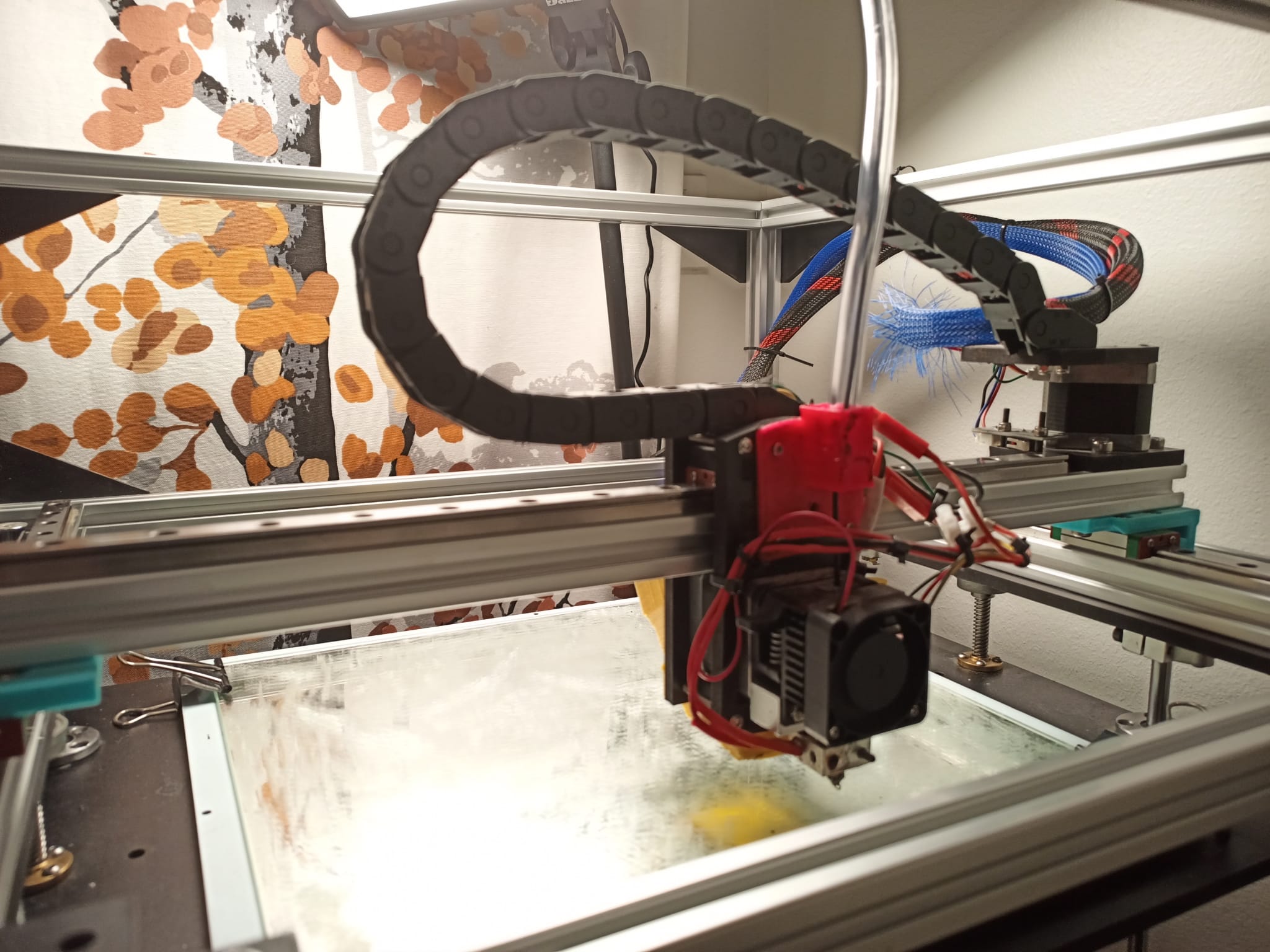

Extruderin pään putkenpidike / langanohjain.

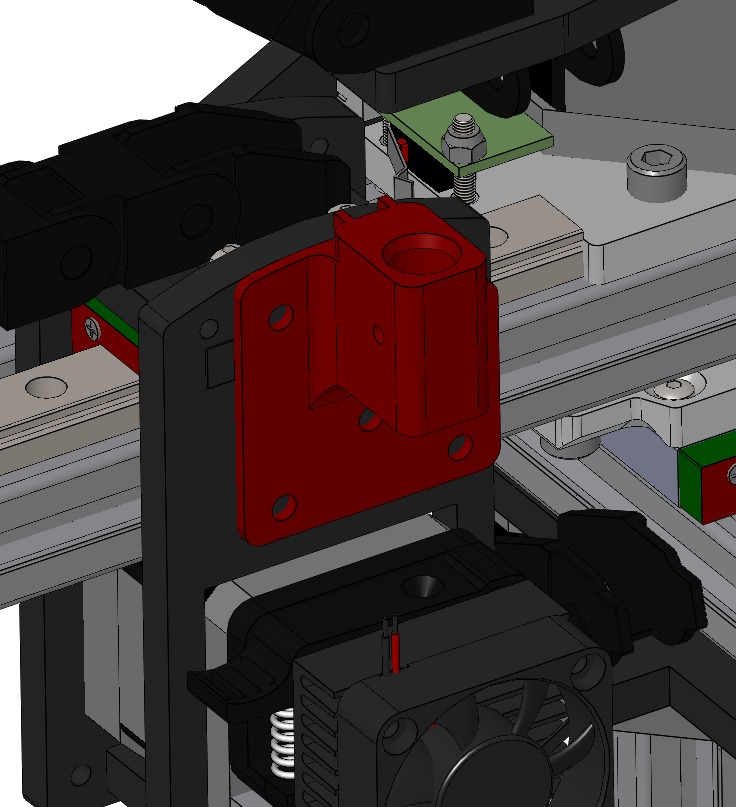

3D-malli extruderin pään langanohjaimesta

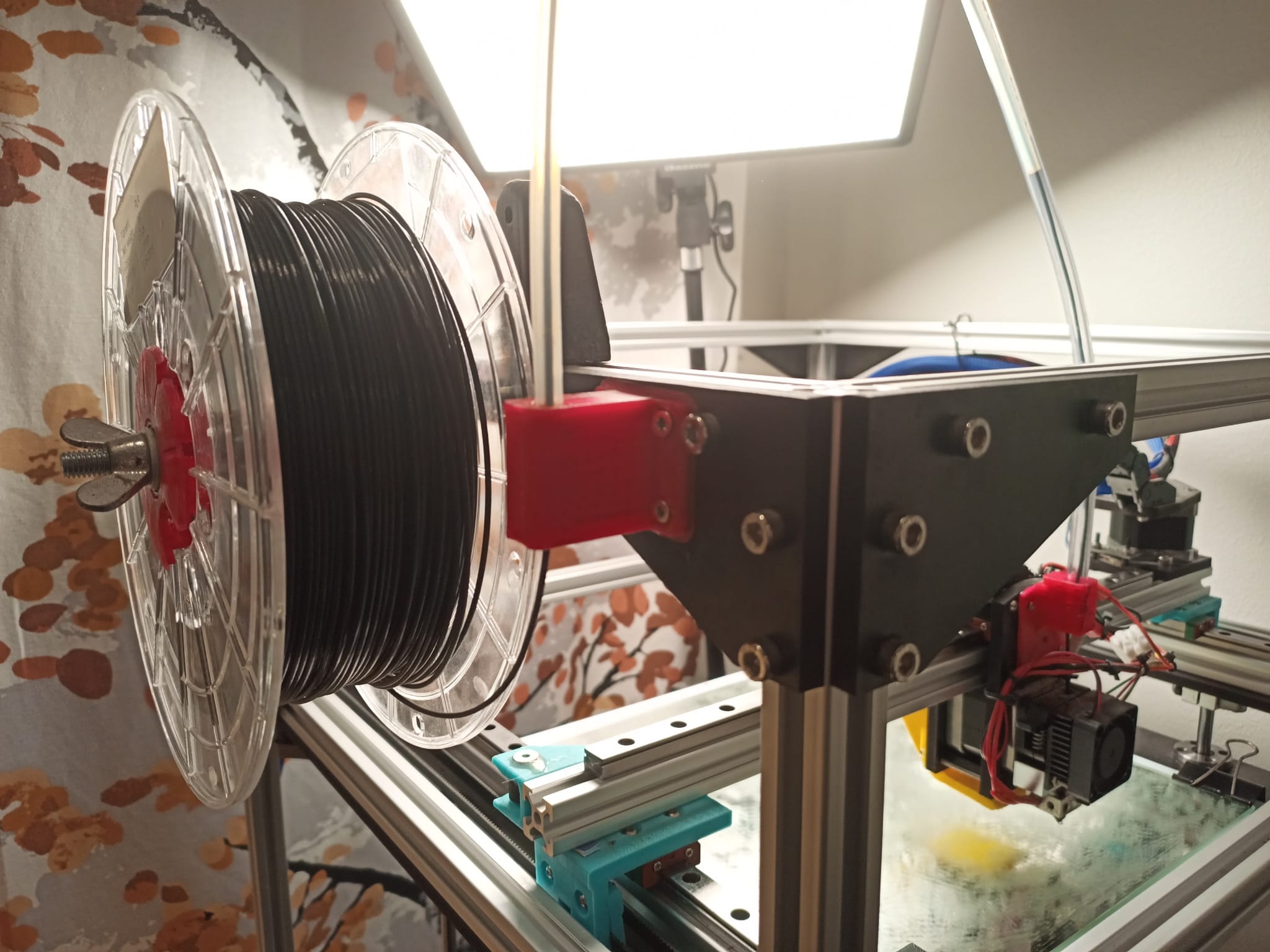

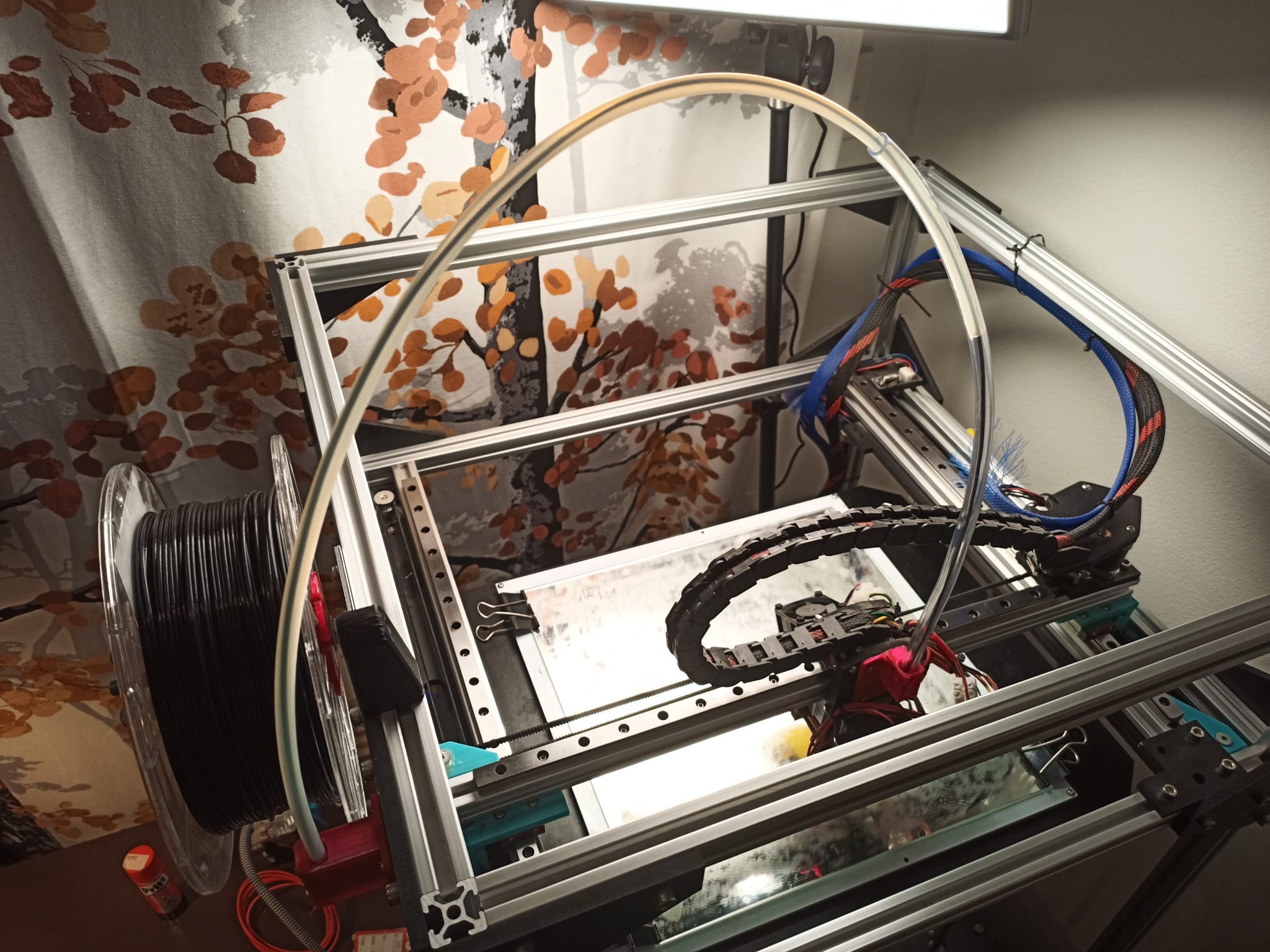

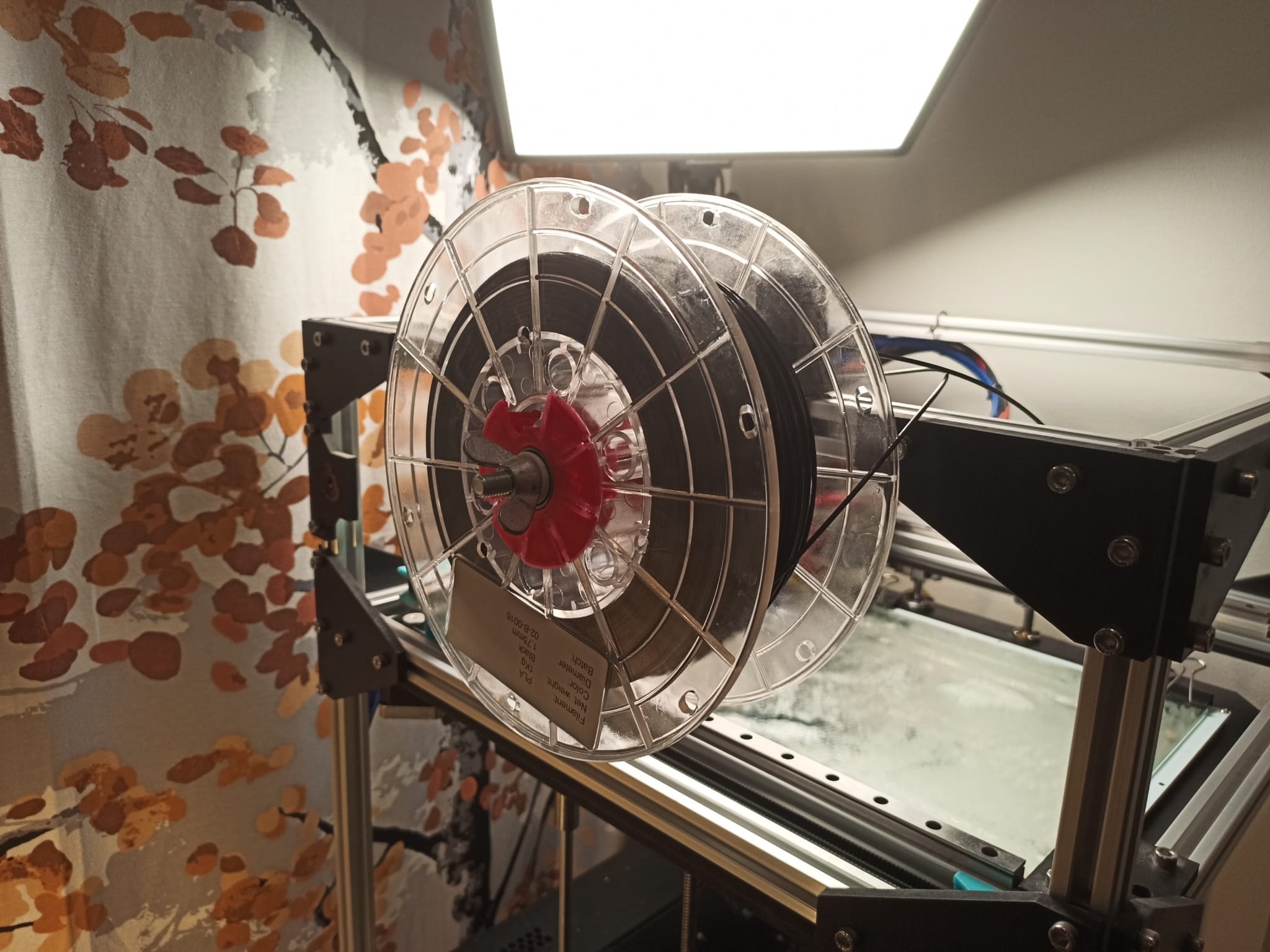

Langansyöttöjärjestelmä valmiina

Seuraava muutos on yhdistää Z-akselit, eli korkeussuuntaa säätävät akselit. Alkuperäisversiossa on kaksi erillistä moottoria. Ne eivät kuitenkaan toimi joka tilanteessa synkronoidusti, joten akselit pitää yhdistää, jotta tulostuspöytä ei mene vinoon.

Akselit voidaan yhdistää muuttamalla alkuperäistä hammashihnapyörän paikkaa ja lisäämällä molempiin moottoreihin toinen hammashihnapyörä ja yhdistää nämä sitten hihnalla yhteen. (Projekti jatkuu, kun hihnat saapuvat postista…)

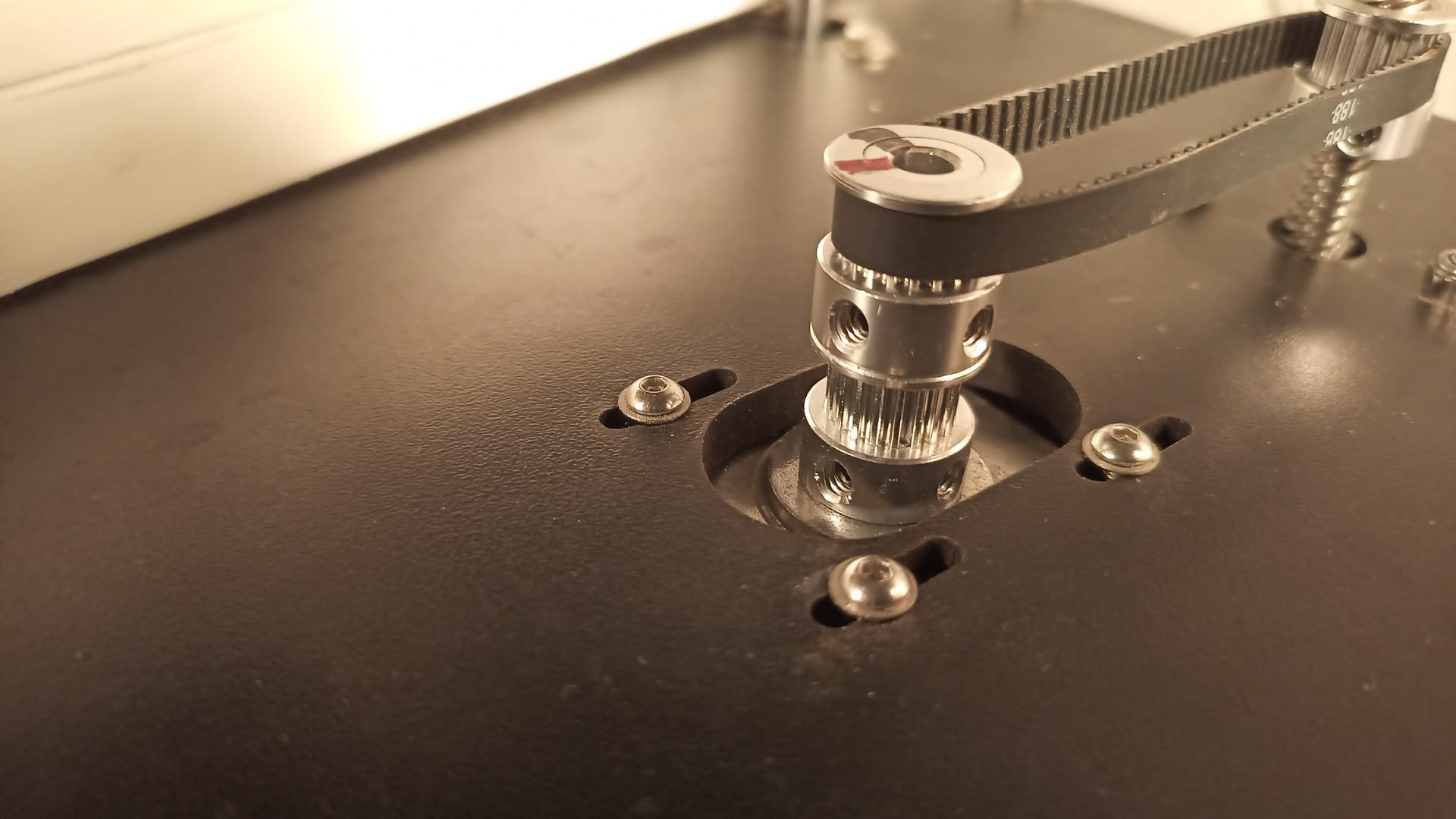

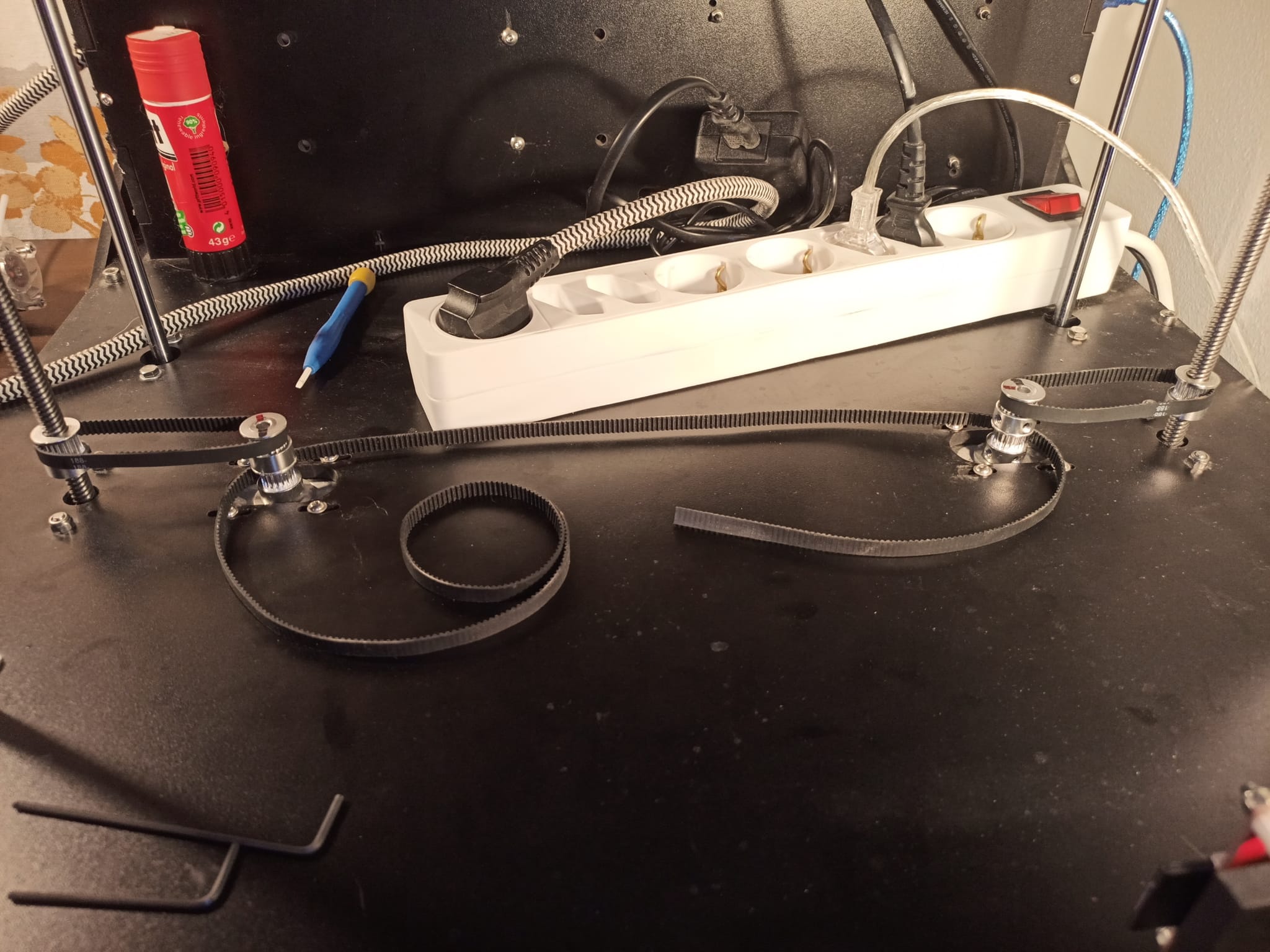

Z-akslit yhdistävä hihna ja hihnankiristäjä.


Tulevia muutoksia:

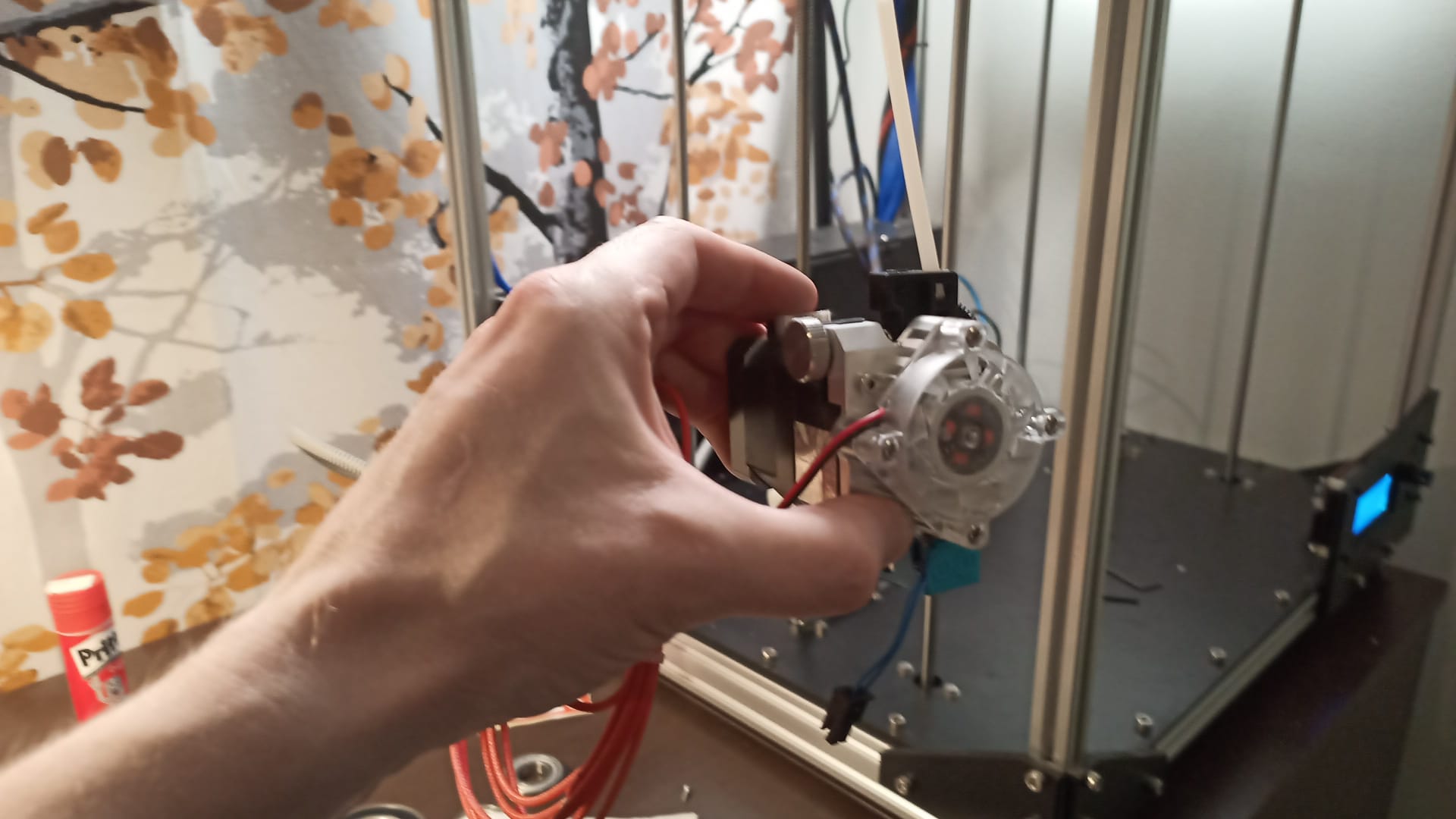

Tulostuspään vaihto Titan Aeroon…
ja tehokkaampi lämmitettävä tulostusalusta ja lisää potkua siihen mosfetin avulla…

Mosfet ja 24V / 300W tulostusalustan lämmitin.

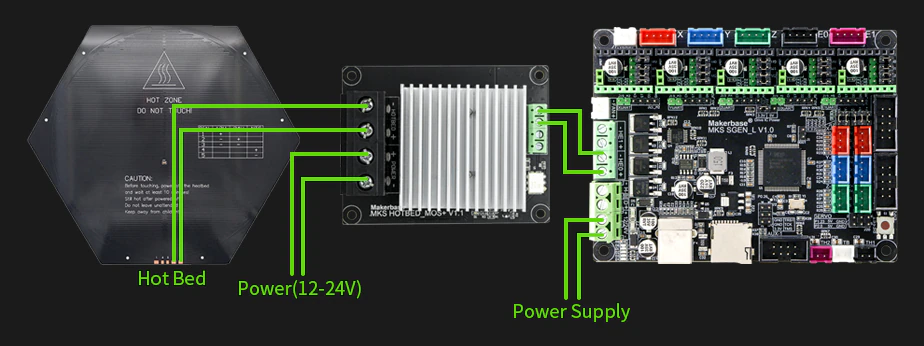

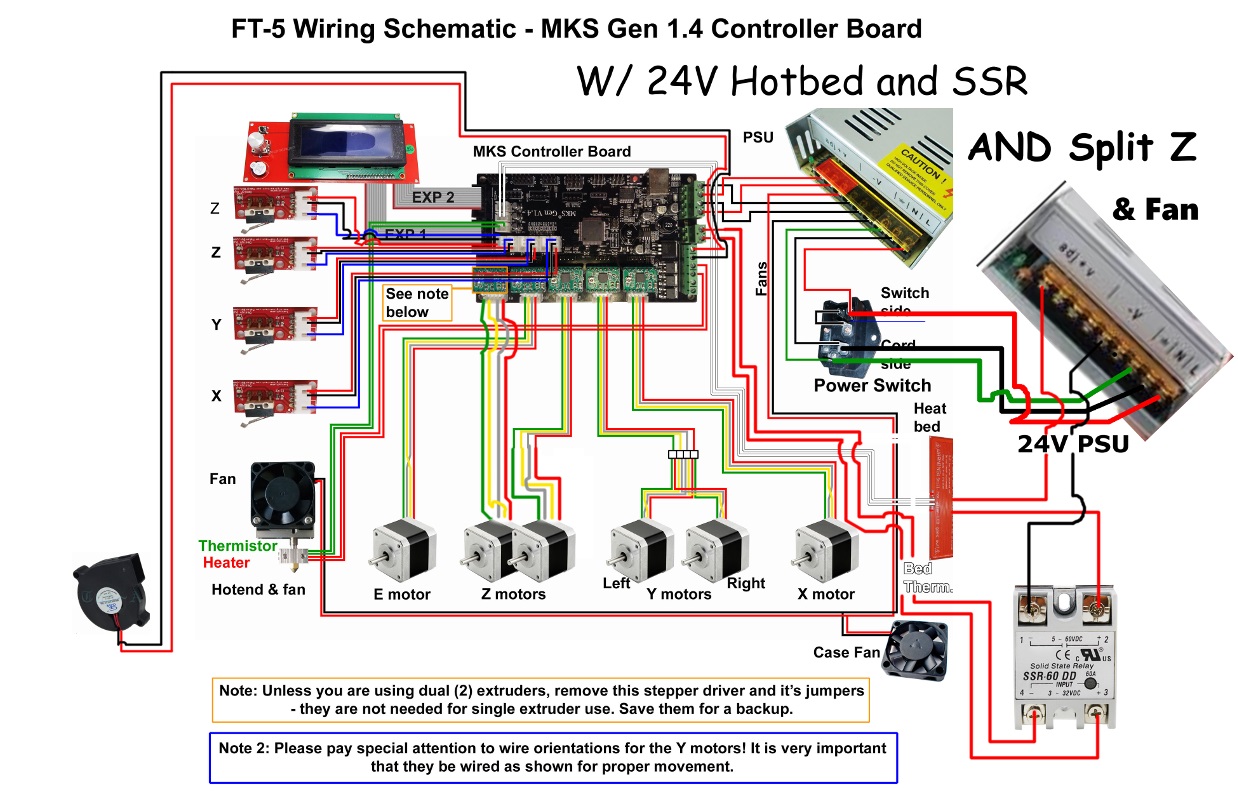

Kytkentäohje mosfetille


Video tulostimesta löytyy Youtubesta: https://youtu.be/IQK4QJgaoRE
