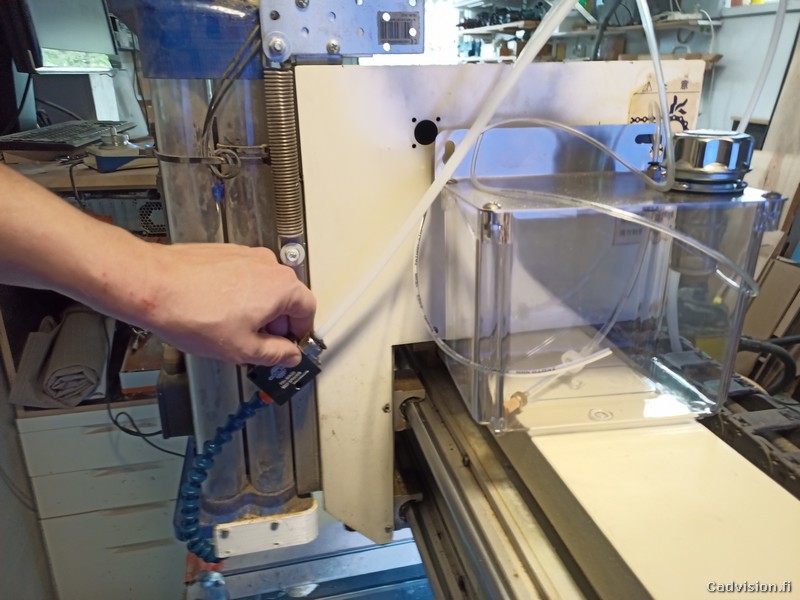

Olin tilannut jo aiemmin suuttimen, letkut ja säiliön ja nyt asensin ensin ilmaputken cnc-koneen energiasiirtoketjujen kautta Z-yksikölle. Suoritin alustavaa hahmottelua mihin kohtaan suuttimen ja säiliön voisi kiinnittää ja seuraavaksi sitten koneelle CAD-malliin tarkastelemaan ja suunnittelemaan tarkemmin kiinnitykset…

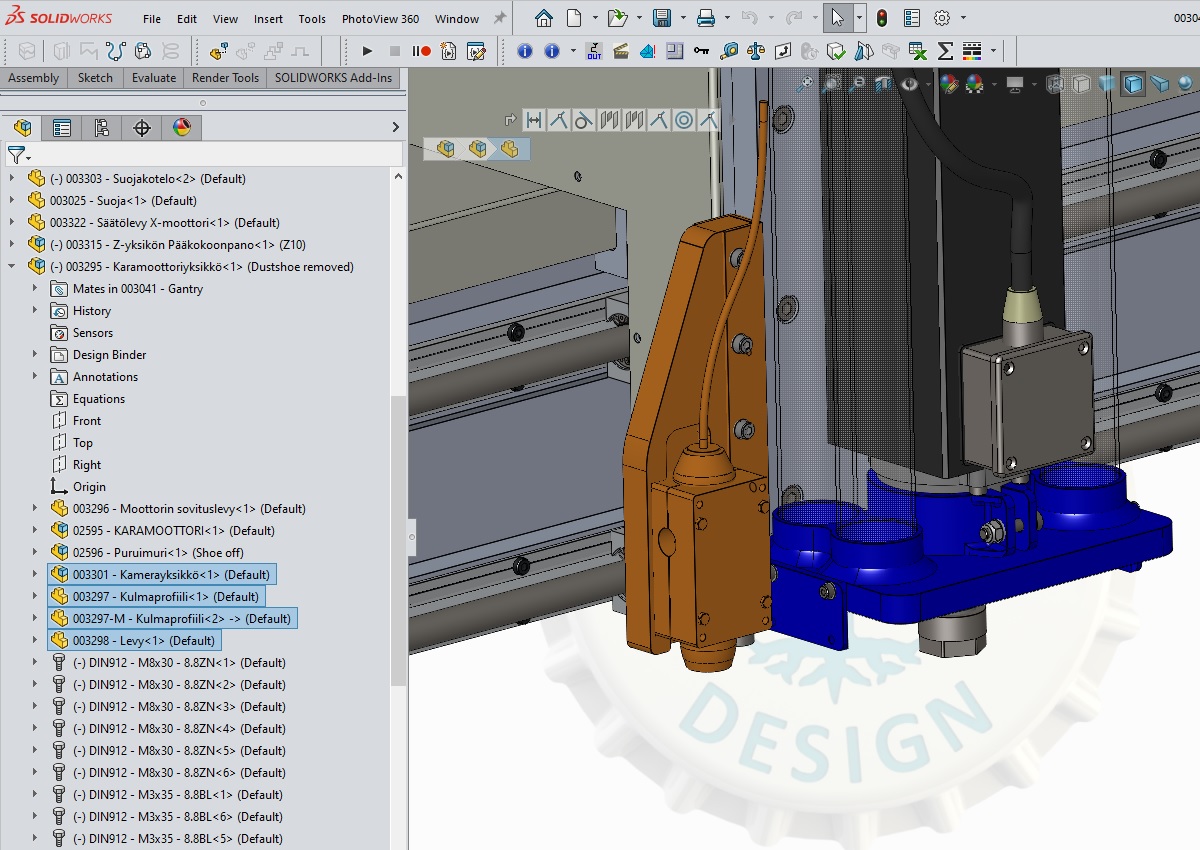

Lähtötilanteeksi valitsin tehdä karan kiinnityslevyyn vastaava kiinnitys toiselle puolelle kuin olin tehnyt USB-kameraa varten aiemmin (kuvassa korostettuna oranssilla).
Eli peilataan cad-mallissa levyn toiseen reunaan samat kierrereijät.
….jatkuu…
