Alipainepöytä T-urapöydästä

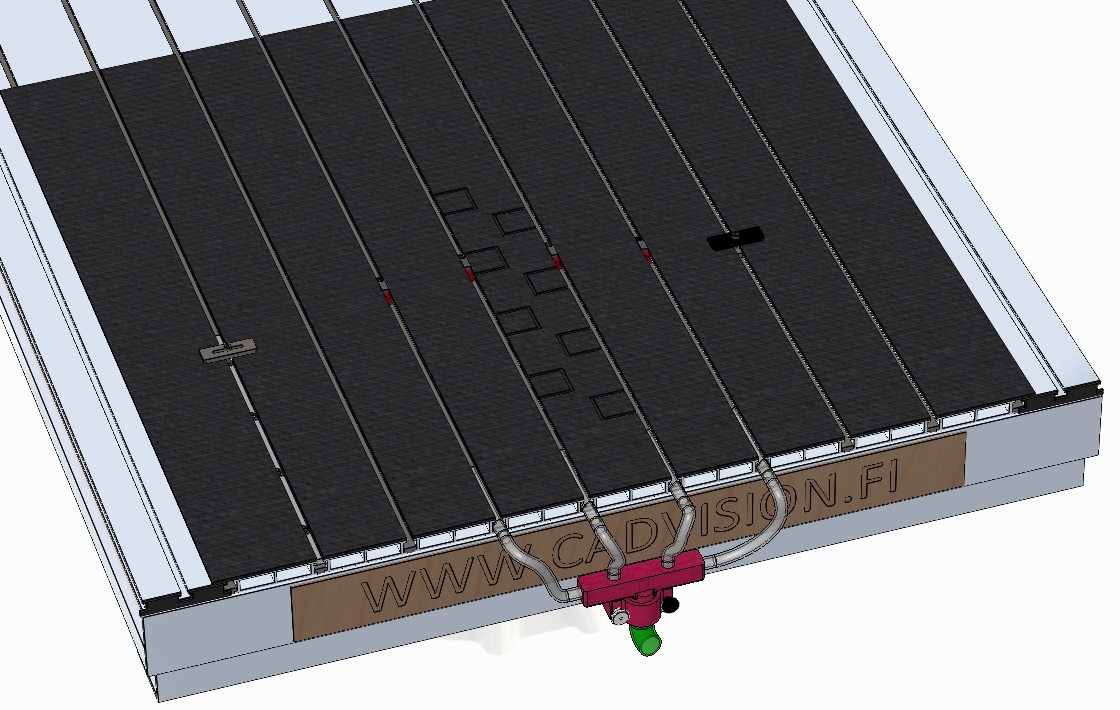

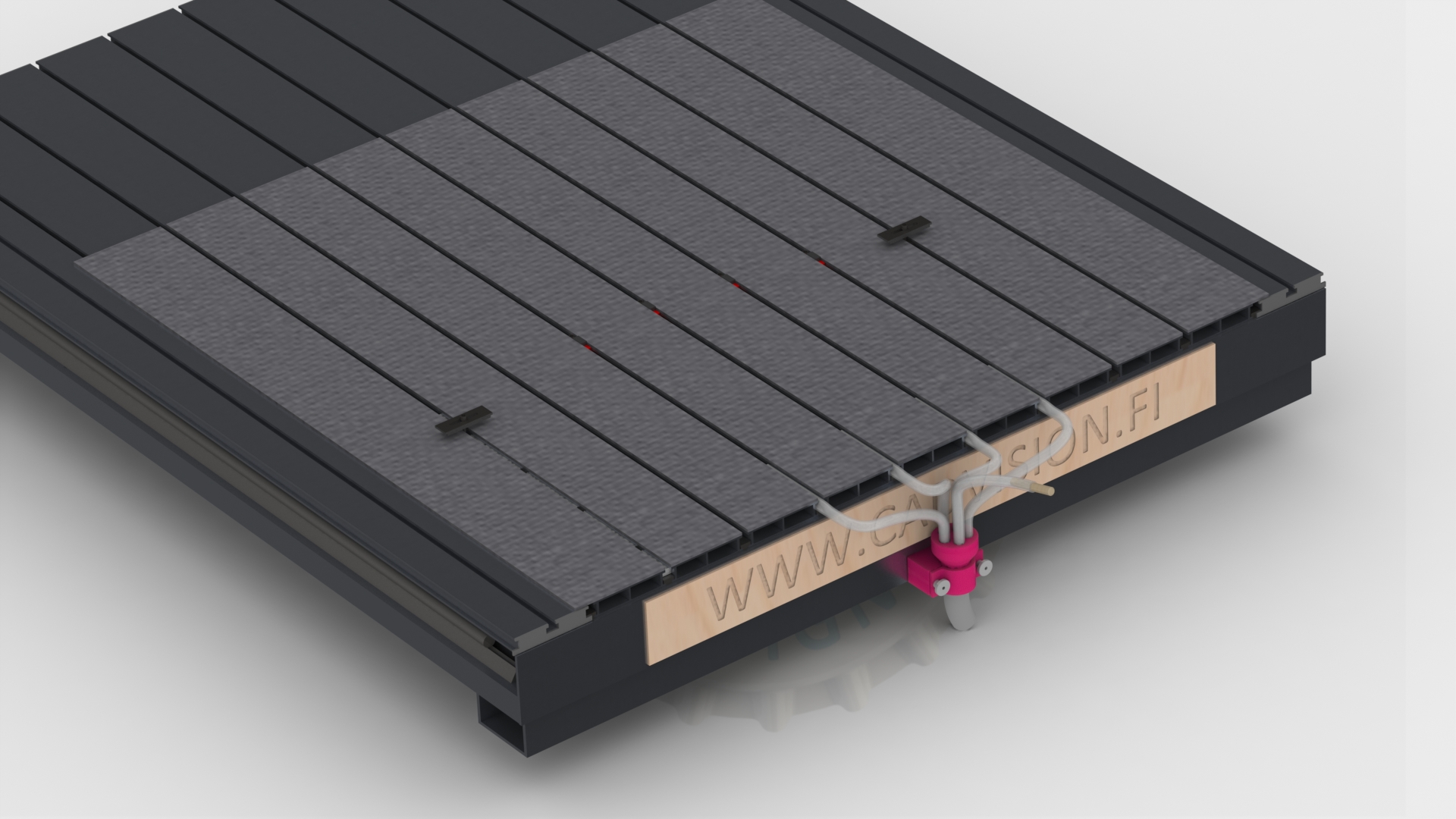

Imupöytäteorian protoilu + osavalmistusta varsinaiseen imupöytäviritykseen. Tässä on ideana käyttää tavallista T-urapöytää johon normiklämpsien lisäksi tulee imu, jotta ohuet levyt pysyvät pöytää vasten. Tarkoitus ei siis ole kiinnittää kappaletta pelkällä imulla, joskin protoilun perusteella sekin taitaa onnistua. Lisäksi koneessa olevaan foamiin voi ajaa pari vaakauraa T-urien väliin lisäämään imupinta-alaa.

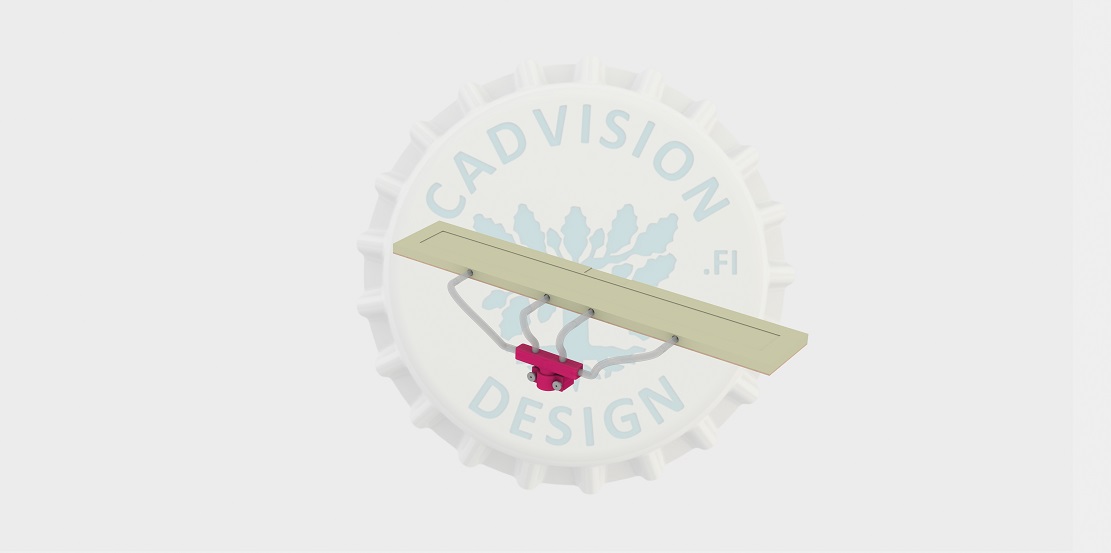

Toisessa päässä T-uria on siirrettävät tulpat ja toisessa päässä imuletkujen sijaintia voidaan vaihtaa liuttamalla letkua T-uraa pitkin.

Hyvä puoli tässä on mm. se, että tämä ratkaisu ei vie milliäkään korkeussuunnasta pois.

Tavallisen imurin käyttö alipaineimurina vaatii jatkuvaa ohivuotoa ettei imuri kuumene. Mutta alustavien testien perusteella se ei ole mikään ongelma.

Sivun alareunassa muutama videolinkki testausvideoihin.

Videoita testailusta löytyy Youtube-kanavaltani.

Ensimmäisen pikaproton testausta

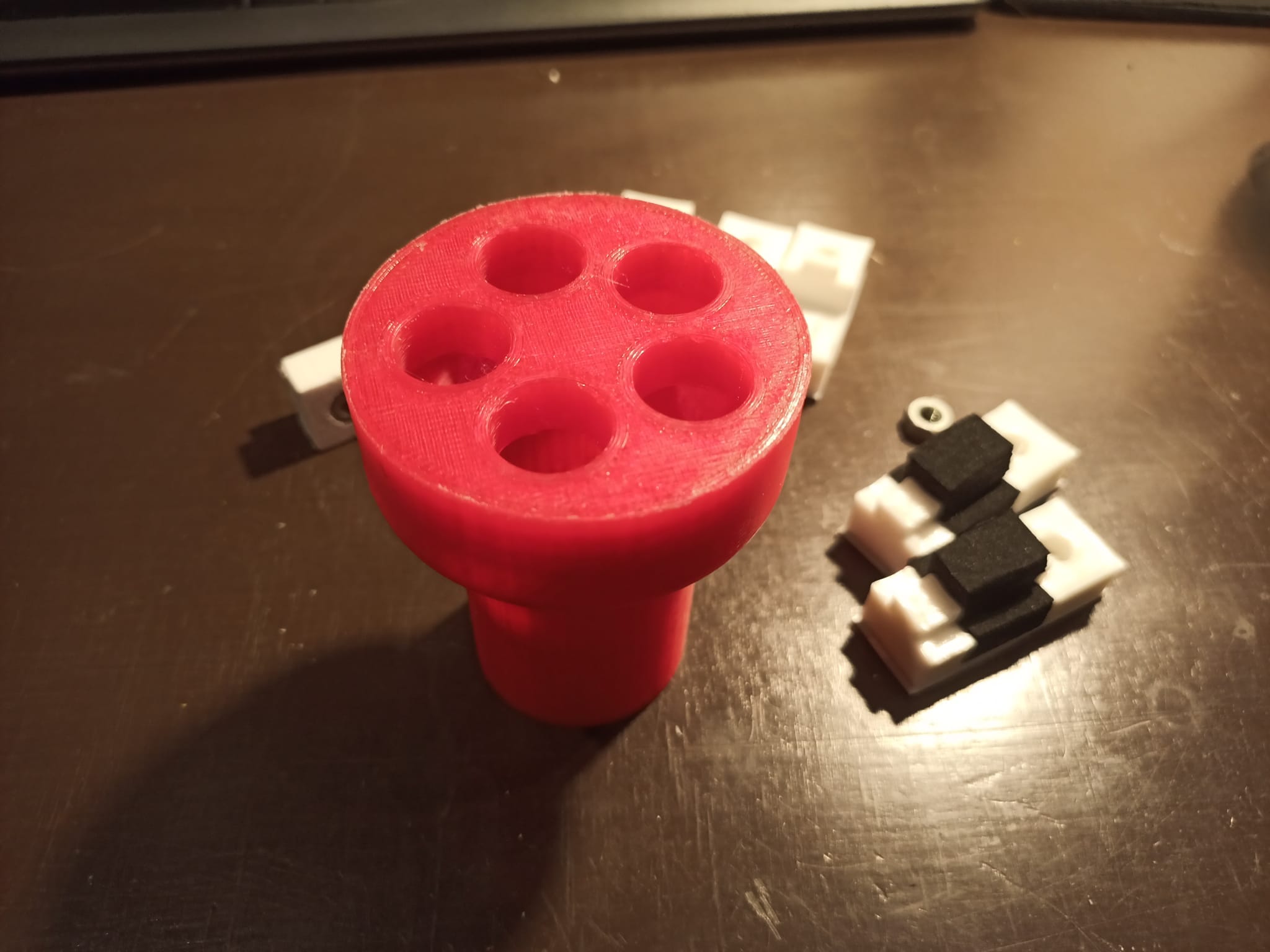

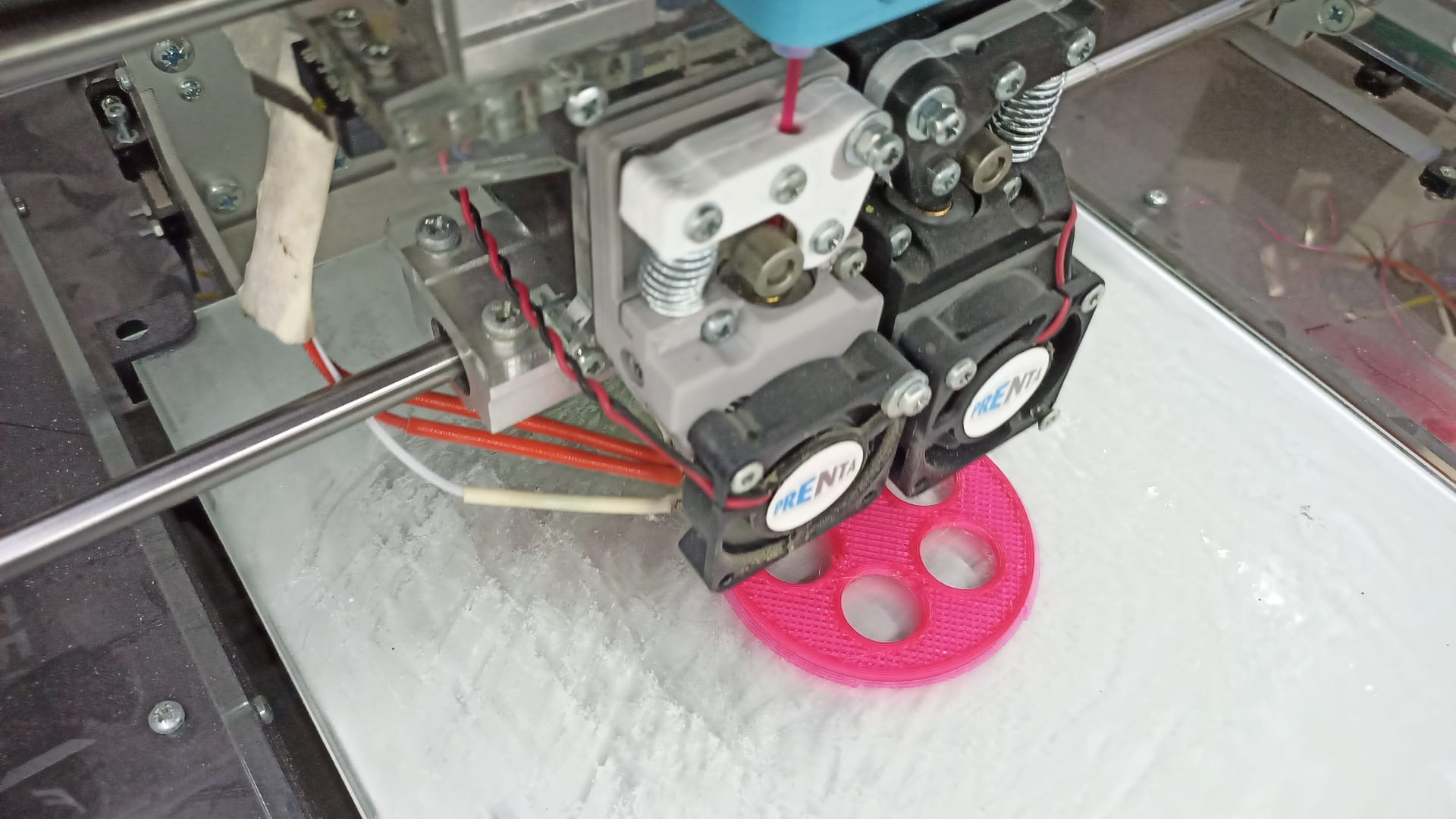

Testausta tulostetuilla osilla
Kolmas testi, 9 mm vanerilla
